Задача на законы Кирхгофа
Автор
Сообщение
Не могу понять, как нарисовать цепь к следующей задаче:
Два элемента, ЭДС которых Е1=1,9 В и Е2=1,1 В, а внутренние сопротивления r1 = 0,8 Ом и r2 = 0,1 Ом, замкнуты параллельно на внешнее сопротивление R = 10 Ом. Определить силу тока I внешней цепи. Ответ: 0,12 А.

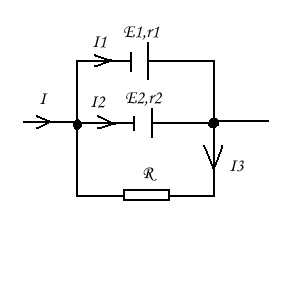

Вот что у меня получилось.. Подскажите, пожалуйста, как нарисовать.
Личное сообщение
3361 сообщенийhttp://alexandr4784.narod.ru/
Откуда: Псков
Кто: книгоиздательство
Сотрите ток I на рисунке, у Вас сопротивление названо в задаче внешним - на нем ток и ищите.
Добавлено спустя 1 минута
I3 замените на I
отредактировал(а) iskander: 2011-10-04 09:46 GMT
Спасибо)) Еще я поменяла местами на схеме E2 и R, и ответ сошелся)
3361 сообщенийhttp://alexandr4784.narod.ru/
Откуда: Псков
Кто: книгоиздательство
От того, что вы их поменяли местами, схема не изменилась, элементы соединены вместе в тех же точках.
Ясно...
