Подсветка торца преформы

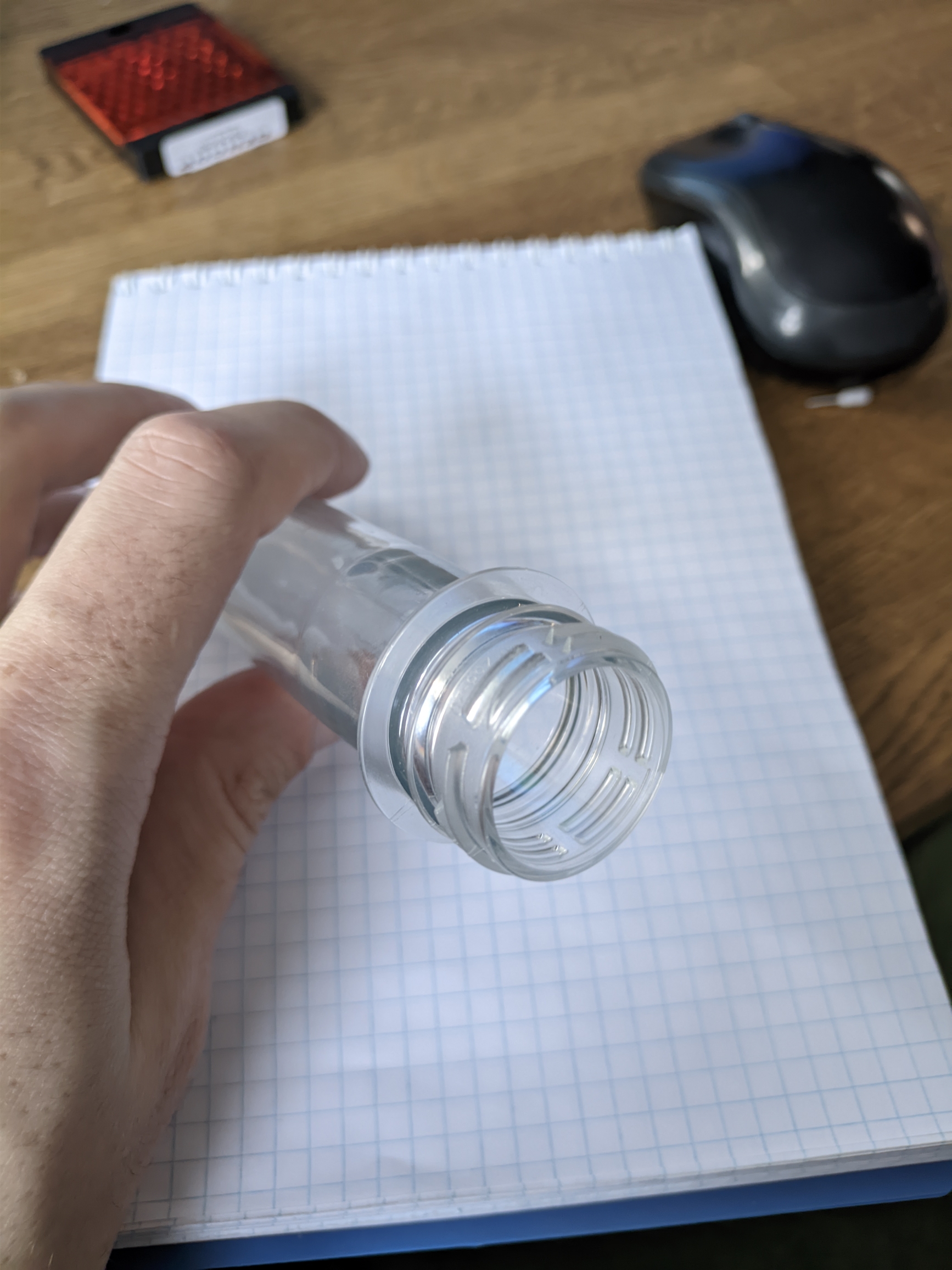

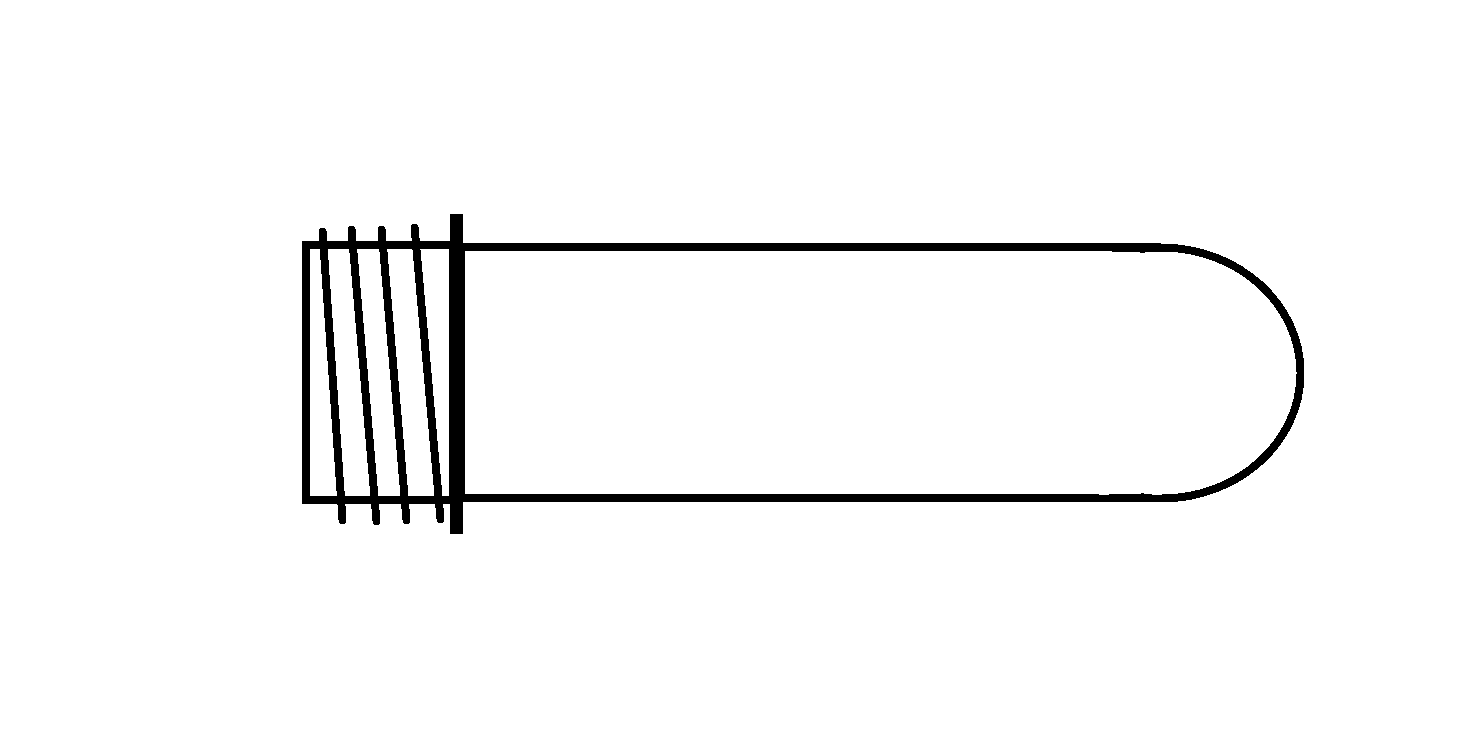

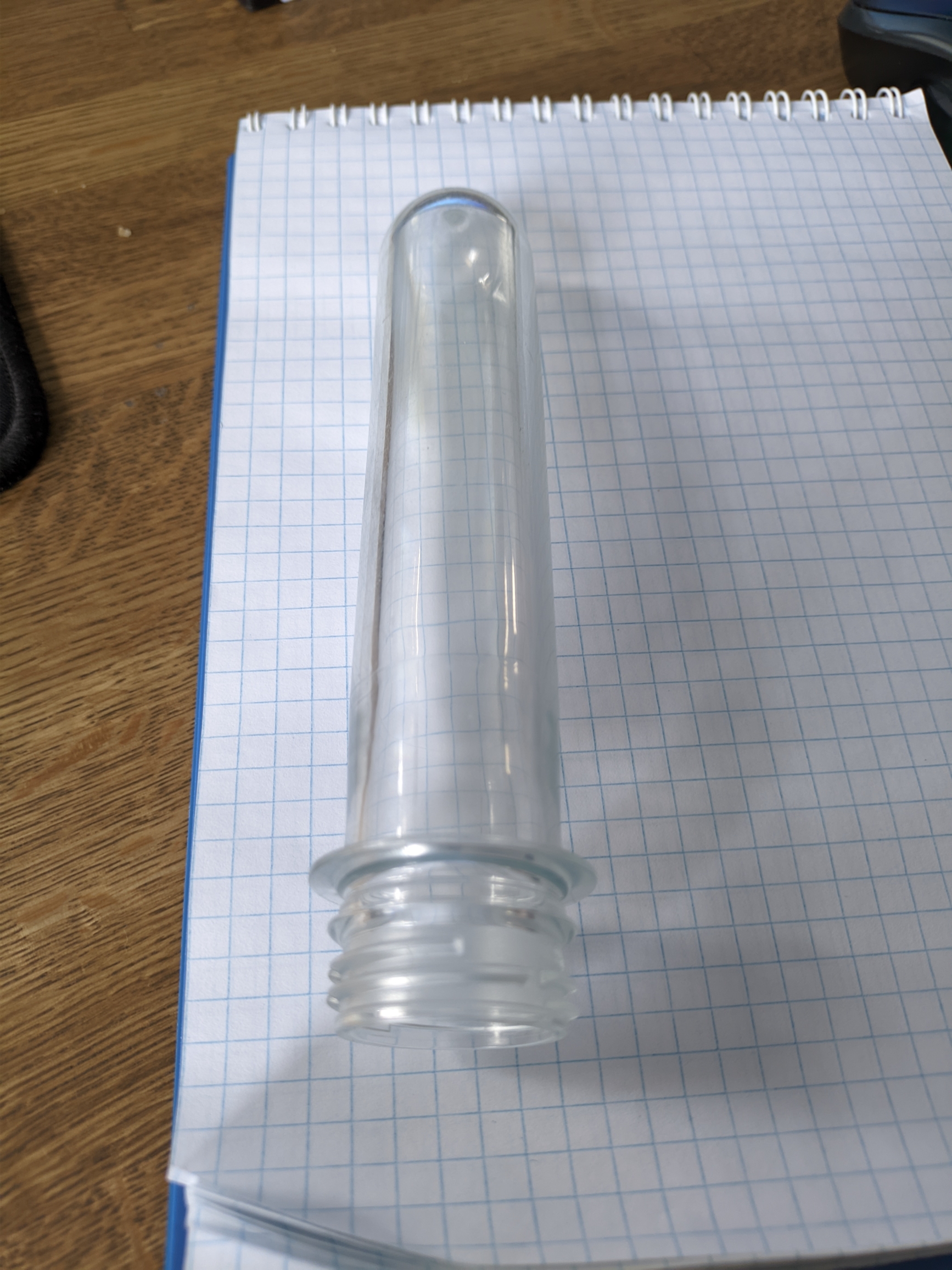

Добрый день! Подскажите, как можно подсветить торец преформы(заготовка пластиковой бутылки). Необходимо именно, чтобы свет шел от торца, не резьбы или других частей(ну либо от них по минимому). Пробовал крутить подсветку во всех ракурсах, куча бликов от всего, но торец все время затемнен. Ниже прикладываю фото, собственно фото самих преформ, какой торец нужно увидеть, изображения с пром камеры(просто с фоновым светом без доп подсветки), и примерная схема преформы и направления объектива камеры на нее(угол может быть разным). У меня получилось что-то, когда подсветку разместил так, чтобы бы было полное отражение, но в конечном варианте так разместить физически не получится.
отредактировал(а) zam: 2023-01-12 16:25 GMT
Личное сообщениеБлин, какие-то изображения огромные получились, если не сложно, подскажите, как нормально сделать
Надо световоды использовать.
#54452 Андрей95 :Блин, какие-то изображения огромные получились, если не сложно, подскажите, как нормально сделать
Поправил.
Входите в сообщение через кнопку «Править».
Правой кнопкой мыши щелкаете по изображению, в появившемся меню выбираете «Свойства изображения». Устанавливаете желаемую ширину и высоту.
Торец снаружи или дно?
Если дно то берете лист бумаги с отверстие диаметром с преформу. Преформу вставляете в отверстие (в процессе подберете глубину) и лист с преформой помещаете над источником света.
#54458 zero43 :Торец снаружи или дно?
Если дно то берете лист бумаги с отверстие диаметром с преформу. Преформу вставляете в отверстие (в процессе подберете глубину) и лист с преформой помещаете над источником света.
Снаружи, то место, где крышка прилегает. Это нужно для определения брака недолива горлышка. На камере должно быть видно овал, если будет недолив,, его можно будет увидеть.
Блики источника света? Т.е. отражение источника? Их (источники) нужно изолировать. Т.е. между источником и срезом преформы расположить преграду, и рядом с объективом направленный пучок света?
#54461 zero43 :Блики источника света? Т.е. отражение источника? Их (источники) нужно изолировать. Т.е. между источником и срезом преформы расположить преграду, и рядом с объективом направленный пучок света?
Да, блики от источника света, то есть я свечу на горлышко, чтобы подсветить торец, но он не подсвечивается, аполучается только куча бликов от ребер резьбы. Вы имеете ввиду установить источник света рядом с камерой и изолировать его попадание на все ненужные части преформы?
Нет. Я имел ввиду общее освещение бликует. Вы светите на горлышко и бликует источник. А если отраженный рассеянный свет? Не прямыми лучами. Тогда и бликовать нечему будет.
===Самый популярный и самый подходящий вариант освещения для операционной — бестеневой потолочный светильник. Бестеневой операционный светильник не создает блеклости, что очень важно в работе врача.
Можно встретить модели с встроенной видеокамерой, что помогает транслировать операции, а также записывать и хранить запись.===
отредактировал(а) zero43: 2023-01-12 18:40 GMT
#54463 zero43 :Нет. Я имел ввиду общее освещение бликует. Вы светите на горлышко и бликует источник. А если отраженный рассеянный свет? Не прямыми лучами. Тогда и бликовать нечему будет.
===Самый популярный и самый подходящий вариант освещения для операционной — бестеневой потолочный светильник. Бестеневой операционный светильник не создает блеклости, что очень важно в работе врача.
Можно встретить модели с встроенной видеокамерой, что помогает транслировать операции, а также записывать и хранить запись.===
Нет, фоновое освещение не бликует, т.к. установил очень маленькую экспозицию на камере, без доп света вообще ничего не видно, единственное, доп источник идет с очень рассеянным светом. Я не очень силен в оптике, но похоже на торце происходят те же световые эффекты, как и на торце, например, обычного стекла, или полированного прозрачного стержня, то есть свет уходит внутрь, не отражаясь. Еще вопрос-может есть какой инфрокрасный свет(который относительно легко достать), для которого пластик не прозрачен? Или как-то с поляризацией поиграться? Просьба тапками не кидать)
