Растяжение/сжатие. Условие прочности.

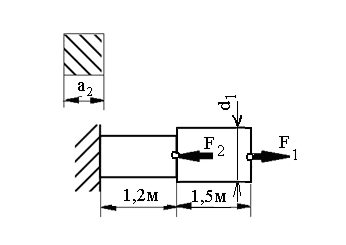

1.

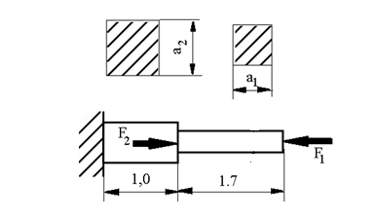

2.

1)Силы в первом случае показаны с точкой, во втором — без. Имеет ли это значение или нет? Не могу понять откуда эпюры строить. Значит ли это, что силы приложены к точке и исходят из точки? и в чем разница со вторым примером? То есть вопрос мой только о графическом изображении, без него не могу дальше продвинуться.

Если не сложно, дайте источник откуда эти азы брать.

2) по первой задаче а₂=14 мм, d₁=12 мм. Больше данных нет. Значит ли это, что сечение стержня со стороной а₂  — квадратное? И если так, то выходит визуально оно должно быть больше сечения d₁, а на рисунке наоборот.
