Найти сопротивление фигуры, включенной в цепь точками
Из проволоки, площадь поперечного сечения которой постоянна, спаяна фигура. Длина стороны квадрата а, а сопротивление единицы длины ρ. Определите сопротивление R фигуры, включенной в церь точками А и В.
Личное сообщение
И в чём трудность? Режем или рвём пересечение диагоналей и считаем.
Рвём хоть по вертикали, хоть по горизонтали.
Если ни то, ни другое, ни третье не помогает, прочтите, наконец инструкцию.
В том-то и дело, что не могу разобраться, как именно эти диагонали разорвать и выгнуть. Туговато это идет мне.
3361 сообщенийhttp://alexandr4784.narod.ru/
Откуда: Псков
Кто: книгоиздательство
В силу симметрии фигуры относительно диагонали АВ вершины квадрата (которые не обозначены) находятся под одинаковым потенциалом и их можно соединить.

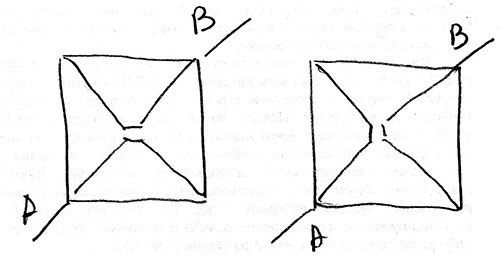

Такая схема получится в итоге?
3361 сообщенийhttp://alexandr4784.narod.ru/
Откуда: Псков
Кто: книгоиздательство
Всё таки лучше разделить среднюю точку (оба варианта дают одинаковый результат)
Добавлено спустя 1 час 51 минут
Почитай в журнале "Квант"
http://kvant.mccme.ru/1972/02/metody_rascheta_ekvivalentnyh.htm
http://kvant.mccme.ru/1971/03/preobrazovanie_elektricheskih.htm
отредактировал(а) iskander: 2015-01-26 12:17 GMT
спасибо большое)
