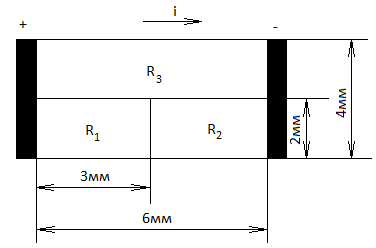

Пленочный резистор состоит из трех участков, имеющих различные сопротивления квадрата пленки R1=10 Ом; R2=20 Ом; R3=30 Ом. Определить сопротивление резистора.
Личное сообщение
3361 сообщенийhttp://alexandr4784.narod.ru/
Откуда: Псков
Кто: книгоиздательство
Эквивалентная схема состоит из последовательно соединенных сопротивлений R1 и R2 и параллельно к ним присоединенному сопротивлению R3. Решается элементарно. Размеры плёнок не нужны.
спасибо, размеры меня то и смущали)
