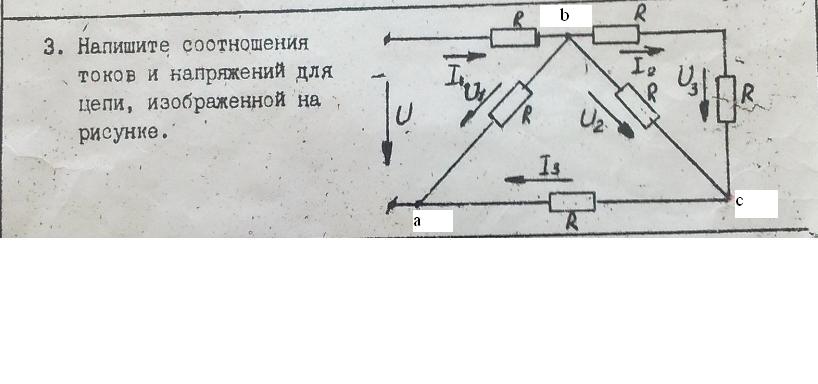

Электрическая цепь постоянного тока
Правильно ли я определил соотношение токов и напряжений. Необходимо обосновать данное соотношение
I1>I3>I2
U1>U2>U3
отредактировал(а) Notirlous: 2012-04-19 19:53 GMT
Личное сообщение
3361 сообщенийhttp://alexandr4784.narod.ru/
Откуда: Псков
Кто: книгоиздательство
Примени законы Кирхгофа. Надо полагать, что задано U и все сопротивления одинаковы и равны R?
у меня получилось
\(I_1=8I_3\), \(I_2=5I_3\), \(I_3=\frac{U}{13R}\), \(I_4=2I_3\), \(I_5=3I_3\)
Надо, конечно, проверить.
А чему будут равны U1,U2 и U3
Сначала приведи схему в порядок. А то у тебя ток I3 в одном месте, а U3 в другом. Или обозначь узлы буквами, иначе не понятно, что к чему относится.
Если ни то, ни другое, ни третье не помогает, прочтите, наконец инструкцию.
Обозначил узлы цепи
Uab=Uac+Ucb U=I1*R+Uba
Если ни то, ни другое, ни третье не помогает, прочтите, наконец инструкцию.
отредактировал(а) Лаборант: 2012-04-19 21:30 GMT
Параллельны ли ветви ab и bc друг другу.
тут нет параллельностей. пиши правила киргхофа.
Между точками bc две параллельных ветви.
Если ни то, ни другое, ни третье не помогает, прочтите, наконец инструкцию.
Смотрите на видео, как сделано https://www.youtube.com/watch?v=XC41YHF9ZEs
