Метод эквивалентных преобразований
Правильно ли я определил эквивалентное сопротивление цепи
Автор
Сообщение

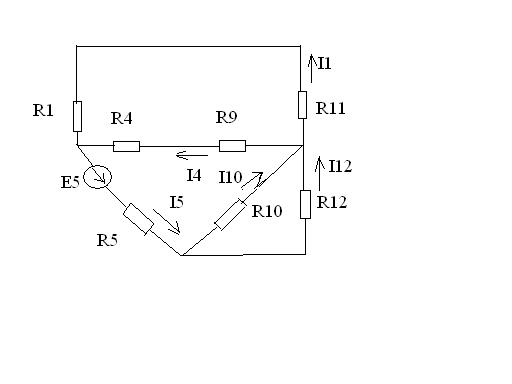

Необходимо определить эквивалентное сопротивление цепи
Rэкв=((R1+R11+R12)*R10)/(R1+R11+R12+R10) +R4+R9+R5
отредактировал(а) Notirlous: 2012-04-18 21:12 GMT
Личное сообщение
Что это? Похоже на галиматью.
Если ни то, ни другое, ни третье не помогает, прочтите, наконец инструкцию.
Что неправильно?
ток выходит из е5, идет через R5, затем через R10-12(параллельно), затем через R1-11-4-9 (1-11 последовательно, 4-9 последовательно, 1-11 и 4-9 параллельно). то есть
\(R_{общее} = R_5 + \frac{R_{10} * R_{12} }{R_{10} + R_{12} } + \frac{(R_4 + R_9) * (R_1 + R_{11} )}{(R_4 + R_9) + (R_1 + R_{11})}\)
