Заком Ома. Правила Кирхгофа.

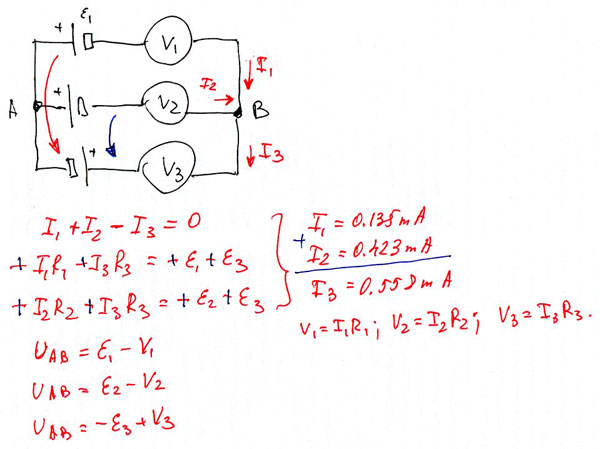

Три гальванических элемента и три вольтметра соединены по схеме, показанной на рисунке. Электродвижущие силы гальванических элементов равны Е1= 1В,Е2=2В и Е3=1,5 В. Сопротивления вольтметров равны R1=2 кОм,R2=3 кОм и R3=4 кОм. Сопротивление элементов ничтожно малы. Каковы показания вольтметров? Найти напряжение между узлам и схемы А и В?
Личное сообщение
Ответ: Uab=0,73 B. V1=0,27 B. V2=1,27 B. V3=2,23 B.
Если ни то, ни другое, ни третье не помогает, прочтите, наконец инструкцию.
3361 сообщенийhttp://alexandr4784.narod.ru/
Откуда: Псков
Кто: книгоиздательство
почему Uab = E1 - U1, а не E1 + U1
Добавлено спустя 19 минут
в смысле минус же ставится при естественном направлении тока, а здесь оно как бы от минуса к плюсу
отредактировал(а) владик: 2012-04-09 21:47 GMT
По второму закону Кирхгофа. У него направления токов неправильное, нужно у всех поменять на обратное.
А так всё нормально: Uab+U1=E1
Если ни то, ни другое, ни третье не помогает, прочтите, наконец инструкцию.
а если бы ток шел как на рисунке то было бы как у меня?
Владик, если бы было как у тебя, то тогда было бы не Uab, a Uba. или Uab= -(E1+U1)
